Estrutura Coplanar SUNFER para 6 Painéis em Cobertura Metálica

Estrutura coplanar SUNFER para 6 painéis

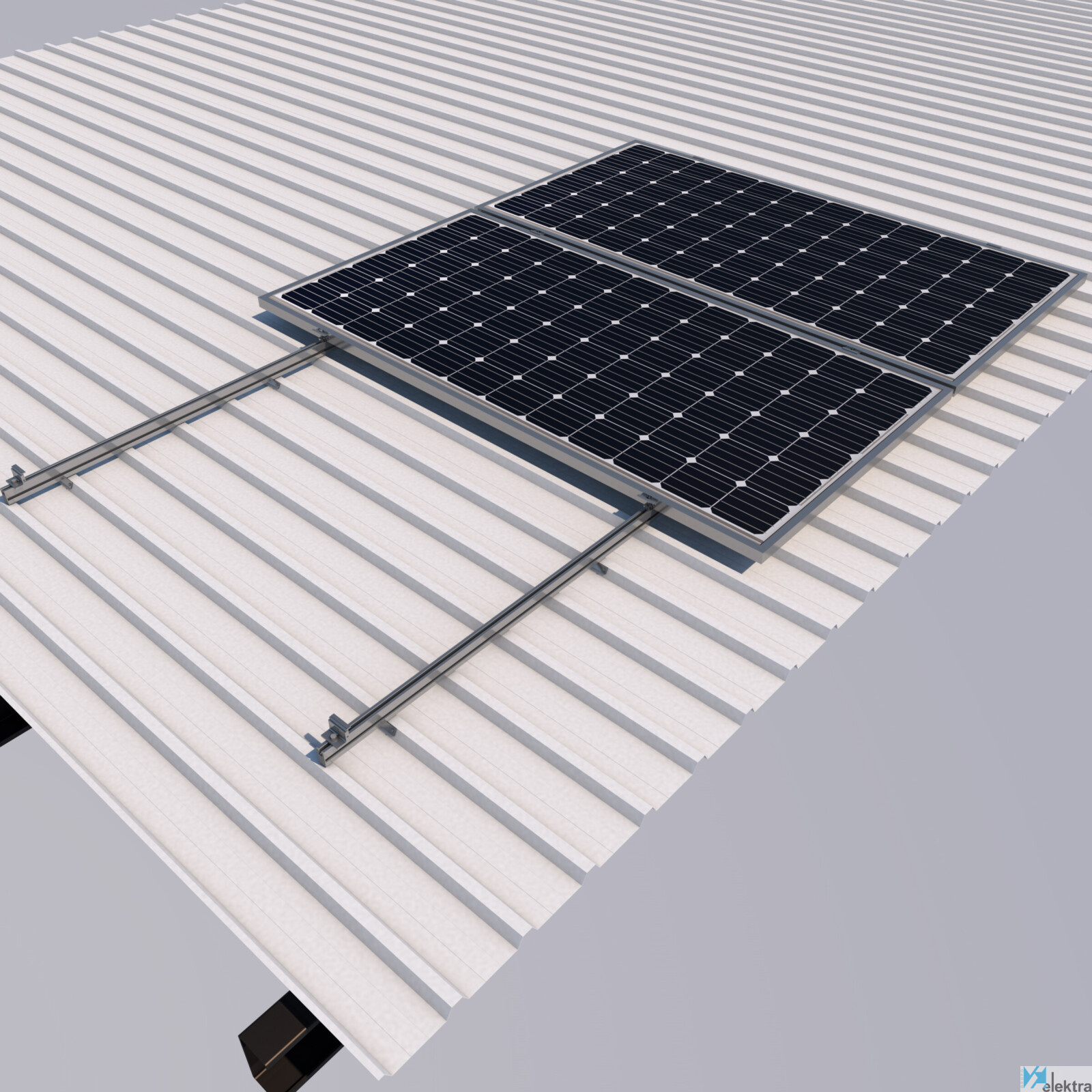

A estrutura coplanar SUNFER para 6 painéis foi concebida para montagem fotovoltaica em coberturas metálicas. O sistema utiliza perfis contínuos e fixação direta ao lado da nervura da chapa.

Coberturas compatíveis

• Chapa metálica simples.
• Painel sanduíche.
• Chapa ondulada.
• Chapa com acabamento tipo telha.

Fixação e materiais

O kit utiliza parafusos autoperfurantes S42.1 em aço zincado com anilha de vedação. Os perfis são fabricados em alumínio EN AW-6005A T6, com componentes em aço inoxidável A2-70 e juntas EPDM.

Compatibilidade dos módulos

Compatível com seis módulos fotovoltaicos até 2400 × 1150 mm e espessura de moldura entre 28 e 40 mm. A disposição final deve respeitar o manual, as cargas do projeto e a geometria da cobertura.

Verificação antes da instalação

A espessura da chapa, o posicionamento sobre a nervura, a estanquidade e as ações de vento e neve devem ser confirmadas por profissional qualificado. Utilize apenas os componentes previstos no sistema SUNFER.
